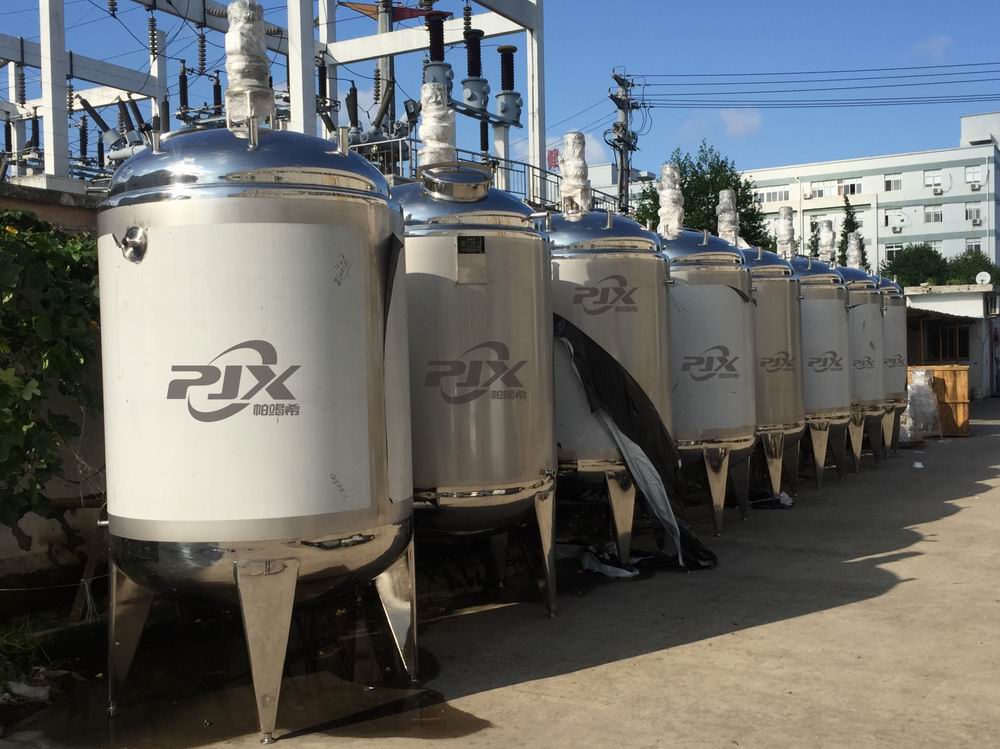

不銹鋼攪拌罐系列
各種攪拌器
|
框式 |
錨式 |
雙螺帶式 |
齒片式 |
|
推進式 |
漿式 |
彎葉開啟渦輪式 |
直葉圓盤渦輪式 |
不銹鋼攪拌罐由攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。
不銹鋼攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。
不銹鋼攪拌罐蓋上部配置有傳動裝置（電機或減速器），由傳動軸驅動攪拌罐內的攪拌器。
軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。
攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。
加熱裝置或冷卻裝置
一般是使用單位根據物料是否加熱或干燥或冷卻而定。在定制范圍內，溫度應為230℃以下，使用壓力低于0.1Mpa。加熱方式可根據使用單位的生產條件而定。加熱方式有熱油等介質循環和直接電加熱兩種。熱油等介質循環是導熱油在另配置的加熱罐內加溫到一定溫度后，通過熱油泵進行輸送循環；直接加熱是夾套上直接安裝電加熱管，使導熱油加熱到所需溫度（溫度可根據實際情況調節）。冷卻循環是采用水在夾套內外循環，使物料在一定的溫度下不產生結塊或粘性。
不銹鋼攪拌罐的設備安裝、調試
1、檢查設備在運輸中是否存在嚴重損傷及嚴重變形的地方，以及檢查設備的緊固件是否有松掉等現象。
2、采用預埋地腳螺栓的方式，在牢固的基礎上對該設備進行水平安裝。
3、在專業人士的指導下，進行設備、電氣控制裝置及配件的正確安裝，并檢查管路是否暢通,安裝的儀表是否正確,是否有損壞現象.啟動設備前請檢查設備內外及周邊是否有影響該設備正常運轉的人或物體存在，以免發生危險。
4、安裝好后，請首先進行幾秒鐘的試運行，確定無電氣短路或無異常聲響后，方可進行短時間的試轉。
5、若攪拌罐上配有機械密封，在主機啟動前其機封潤滑槽內必須注入適量的10#或縫紉機油，其機封冷卻腔內必須通入冷卻水，以便機封裝置得到良好的潤滑和冷卻。機封在出廠時未調節，在安裝完畢后按照安裝使用說明書調節機封至******位置，方可正常運行(根據用戶需要)。
6、設備在正常運轉后，請檢查軸承溫度，運行平穩度，密封性等，以及儀表是否正常，確認正常后方可投料運行
主要技術參數：
| 容積(L) | 罐體直徑(D) | 上下封頭 | 錐形封頭 | 上平下封頭 | 上平下錐封頭 | 上平下平封頭 |
| 500 | 750 | 1000 | 1000 | 1200 | 1200 | 1200 |
| 1000 | 1000 | 1220 | 1200 | 1200 | 1200 | 1200 |
| 1500 | 1200 | 1220 | 1200 | 1400 | 1400 | 1400 |
| 2000 | 1300 | 1220 | 1000 | 1220 | 1200 | 1200 |
| 2500 | 1400 | 1220 | 1220 | 1500 | 1500 | 1500 |
| 3000 | 1600 | 1220 | 1220 | 1500 | 1500 | 1500 |
| 4000 | 1600 | 1500 | 1500 | 1800 | 1800 | 2000 |
| 5000 | 1800 | 1500 | 1500 | 1800 | 1800 | 2000 |
| 6000 | 1800 | 2200 | 2200 | 2200 | 2200 | 2500 |
| 8000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2600 |
| 10000 | 2000 | 2850 | 2850 | 2850 | 3000 | 3300 |
| 16000 | 2400 | 3150 | 3000 | 3200 | 3400 | 3600 |
| 20000 | 2600 | 3350 | 3200 | 3350 | 3350 | 3800 |
